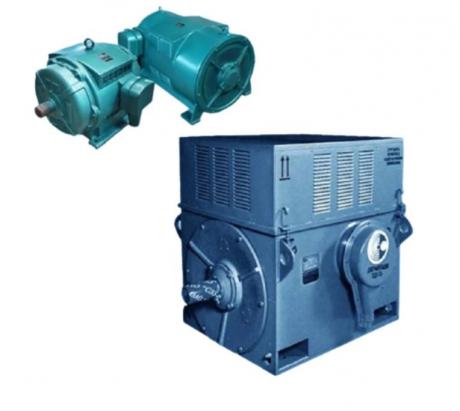

Электродвигатель 4АЗМ-630/6000 УХЛ4

Высоковольтный асинхронный электродвигатель 4АЗМ-630/6000 УХЛ4

Электродвигатель 4АЗМ-630/6000 УХЛ4 применяется для привода быстроходных насосов, компрессоров, нагнетателей и холодильных машин. Двухполюсная асинхронная машина предназначена для продолжительной работы промышленного оборудования с постоянной нагрузкой.

Расшифровка обозначения

• 4 — номер серии.
• А — асинхронный двигатель.
• З — замкнутая система вентиляции.
• М — исполнение для механизмов с нормальными условиями пуска.
• 630 — номинальная механическая мощность на валу, кВт.
• 6000 — номинальное напряжение питания, В.
• УХЛ4 — климатическое исполнение для умеренного и холодного климата, категория размещения 4.

Конструкция и охлаждение

Двигатель выполнен с короткозамкнутым ротором: его проводники образуют замкнутую электрическую цепь, поэтому щётки и контактные кольца для питания ротора не требуются. Подшипники скольжения оснащены автономной кольцевой смазкой. При вращении вала смазочные кольца подают масло к рабочим поверхностям подшипников.

Система охлаждения ICW37A71 выполнена по замкнутой воздушно-водяной схеме. Воздух циркулирует внутри двигателя, отводит тепло от нагревающихся частей и проходит через водяной воздухоохладитель. Вода движется по отдельному контуру теплообменника. Для работы системы предусматриваются подача и отвод охлаждающей воды.

Монтаж, защита и условия размещения

Монтажное исполнение IM1001 предусматривает горизонтальную установку на лапах, два подшипниковых щита и один свободный конец вала. Правое направление вращения определяется при наблюдении со стороны приводного конца вала; левое направление выполняется по заказу.

Степень защиты двигателя IP44 означает защиту от проникновения твёрдых предметов размером от 1 мм и от вредного воздействия брызг воды с любого направления. Вводное устройство IP55 защищено от водяных струй и проникновения пыли в количестве, способном нарушить его работу. Обозначение IP55 не предусматривает полной пыленепроницаемости или погружения в воду.

Исполнение УХЛ4 предназначено для эксплуатации в помещениях с искусственно регулируемыми климатическими условиями, например в отапливаемых и вентилируемых машинных залах. Буквы УХЛ обозначают климатический район, а цифра 4 — условия непосредственно в месте установки двигателя.

Режим работы и нагревостойкость изоляции

Режим S1 означает продолжительную работу с постоянной нагрузкой в течение времени, достаточного для достижения теплового равновесия. Класс изоляции F соответствует температурному индексу 155 °C и характеризует нагревостойкость системы электрической изоляции. Допустимая температура окружающего воздуха устанавливается отдельно.

Пусковые характеристики

При прямом пуске двигатель подключается непосредственно к питающей сети. Отношения токов и моментов характеризуют условия разгона и способность двигателя преодолевать нагрузку приводимого механизма. Максимальный момент характеризует предел моментной характеристики, а не допустимую длительную перегрузку.

Габаритные размеры
