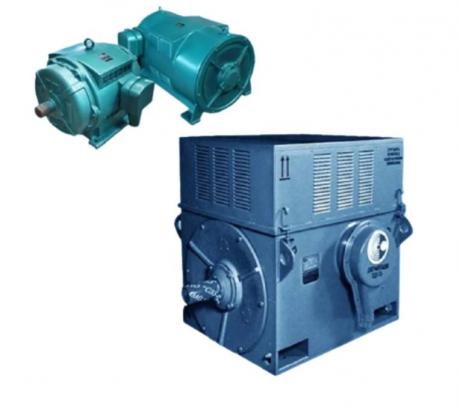

Электродвигатель А4-12-42-8УХЛ4

Высоковольтный асинхронный электродвигатель А4-12-42-8УХЛ4

Электродвигатель А4-12-42-8УХЛ4 применяется для работы с насосами, вентиляторами, дымососами и другими промышленными механизмами, которым не требуется регулирование частоты вращения. Машина работает от трёхфазной сети переменного тока и оснащена короткозамкнутым ротором. Модель относится к серии А4 12-го габарита.

Мощность двигателя составляет 250 кВт. При частоте питающей сети 50 Гц синхронная частота вращения равна 750 об/мин. Доступны исполнения на напряжение 3000 и 6000 В. Для варианта на 6000 В ток статора в каталоге составляет 32,0 А.

Расшифровка обозначения

• А — асинхронный двигатель.
• 4 — номер серии.
• 12 — условное обозначение габарита двигателя.
• 42 — условное обозначение длины магнитопровода статора.
• 8 — число полюсов.
• УХЛ — климатическое исполнение для районов с умеренным и холодным климатом.
• 4 — категория размещения: эксплуатация в помещениях с искусственно регулируемыми климатическими условиями.

Конструкция и охлаждение

Охлаждение IC01 основано на самовентиляции с разомкнутым воздушным контуром. Окружающий воздух проходит через внутренние полости двигателя, отводит тепло и выходит обратно в окружающую среду. Циркуляцию создаёт вентилятор, вращающийся вместе с валом.

Опорами ротора служат подшипники качения с пластичной смазкой. Крутящий момент передаётся приводимому механизму через эластичную муфту.

В обмотке статора применяется термореактивная изоляция типа «Монолит-2». Класс нагревостойкости изоляционных материалов — не ниже F, с температурным использованием на уровне класса B. Фазы обмотки соединяются звездой. Шесть выводных концов закреплены на изоляторах в коробке выводов.

Монтаж и степень защиты

В исполнении IM1001 двигатель устанавливается горизонтально на лапах. Конструкция включает два подшипниковых щита и один свободный конец вала для соединения с приводимым механизмом.

Оболочка двигателя с защитой IP23 препятствует проникновению твёрдых предметов диаметром от 12,5 мм и защищает от вредного воздействия воды, падающей под углом до 60° включительно к вертикали.

Коробка выводов выполнена со степенью защиты IP44. Её оболочка закрывает доступ твёрдым предметам диаметром от 1 мм и защищает электрические соединения от вредного воздействия брызг воды с любого направления.

Условия эксплуатации и режим работы

Климатическое исполнение УХЛ4 рассчитано на размещение в помещениях с искусственно регулируемыми климатическими условиями. Рабочий диапазон температуры окружающего воздуха для климатического кода УХЛ4 по ГОСТ 15150-69 — от +1 до +35 °C.

Режим S1 означает продолжительную работу с постоянной нагрузкой в течение времени, достаточного для достижения теплового равновесия.

Пуск выполняется прямым подключением к сети. Для серии А4 12-го и 13-го габаритов допускаются два последовательных пуска из холодного состояния или один пуск из горячего состояния. Между последующими пусками выдерживается интервал не менее одного часа.

Вал может вращаться вправо или влево. Смена направления допускается после полной остановки ротора.

Дополнительные пусковые и механические показатели

Кратности тока и моментов выражают их отношение к номинальным значениям. Максимальный момент характеризует предел моментной характеристики двигателя.
