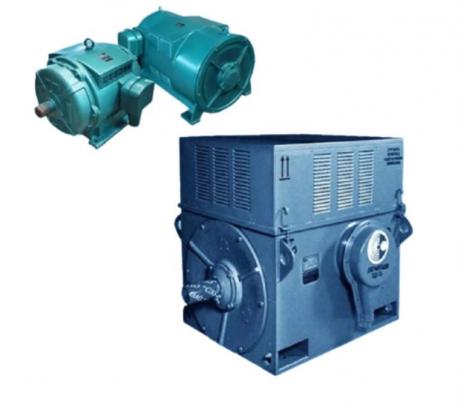

Электродвигатель А4-400X-10МАУ3

Высоковольтный асинхронный электродвигатель А4-400X-10МАУ3

Электродвигатель А4-400X-10МАУ3 приводит в действие насосы, вентиляторы, дымососы и другие промышленные механизмы, работающие без регулирования частоты вращения. Машина работает от трёхфазной сети переменного тока и оснащена короткозамкнутым ротором.

Мощность двигателя составляет 200 кВт. При частоте питающей сети 50 Гц синхронная частота вращения равна 600 об/мин. Доступны исполнения на напряжение 3000 и 6000 В.

Расшифровка обозначения

• А — асинхронный двигатель.
• 4 — номер серии.
• 400 — высота оси вращения, мм.
• X — условное обозначение длины двигателя.
• 10 — число полюсов.
• У — климатическое исполнение для районов с умеренным климатом.
• 3 — категория размещения: эксплуатация в закрытых помещениях с естественной вентиляцией без искусственного регулирования климатических условий.

Конструкция и охлаждение

Охлаждение IC01 основано на самовентиляции с разомкнутым воздушным контуром. Окружающий воздух проходит через внутренние полости двигателя, отводит тепло и выходит обратно в окружающую среду. Циркуляцию создаёт вентилятор, вращающийся вместе с валом.

Опорами ротора служат подшипники качения с пластичной смазкой. Крутящий момент передаётся приводимому механизму через эластичную муфту.

В обмотке статора применяется термореактивная изоляция типа «Монолит-2». Класс нагревостойкости изоляции — F, с температурным использованием на уровне класса B. Фазы обмотки соединяются звездой.

Монтаж и степень защиты

В исполнении IM1001 двигатель устанавливается горизонтально на лапах. Конструкция включает два подшипниковых щита и один свободный конец вала для соединения с приводимым механизмом.

Оболочка двигателя с защитой IP23 препятствует проникновению твёрдых предметов диаметром от 12,5 мм и защищает от вредного воздействия воды, падающей под углом до 60° включительно к вертикали.

Условия эксплуатации и режим работы

Климатическое исполнение У3 рассчитано на размещение в закрытых помещениях с естественной вентиляцией без искусственного регулирования климатических условий. Рабочий диапазон температуры окружающего воздуха для климатического кода У3 по ГОСТ 15150-69 — от ?45 до +40 °C.

Режим S1 означает продолжительную работу с постоянной нагрузкой в течение времени, достаточного для достижения теплового равновесия.

Пуск выполняется прямым подключением к сети.

Вал может вращаться вправо или влево. Смена направления допускается после полной остановки ротора.
