Электродвигатель А4-450X-4МАУ3

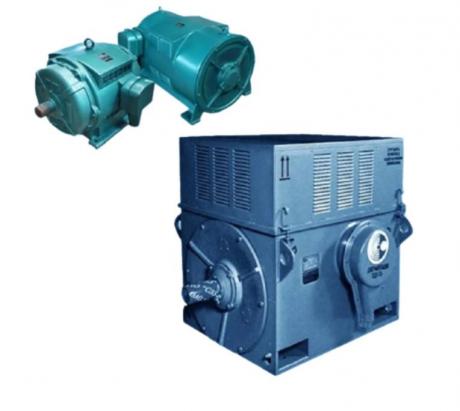

Высоковольтный асинхронный электродвигатель А4-450X-4МАУ3

Электродвигатель А4-450X-4МАУ3 приводит в действие насосы, вентиляторы, дымососы и другие промышленные механизмы, работающие без регулирования частоты вращения. Машина работает от трёхфазной сети переменного тока и оснащена короткозамкнутым ротором.

Мощность двигателя составляет 800 кВт. При частоте питающей сети 50 Гц синхронная частота вращения равна 1500 об/мин. Доступны исполнения на напряжение 3000 и 6000 В.

Расшифровка обозначения

• А — асинхронный двигатель.
• 4 — номер серии.
• 450 — высота оси вращения, мм.
• X — условное обозначение длины двигателя.
• 4 — число полюсов.
• У — климатическое исполнение для районов с умеренным климатом.
• 3 — категория размещения: эксплуатация в закрытых помещениях с естественной вентиляцией без искусственного регулирования климатических условий.

Конструкция и охлаждение

Для отвода тепла используется система IC01 с самовентиляцией. Вентилятор на валу направляет окружающий воздух через внутренние части машины; нагретый воздух затем возвращается в окружающую среду. Воздушный контур остаётся разомкнутым.

Ротор установлен на подшипниках качения с пластичной смазкой. Для соединения с приводимым механизмом применяется эластичная муфта.

В обмотке статора применяется термореактивная изоляция типа «Монолит-2». Класс нагревостойкости изоляции — F, с температурным использованием на уровне класса B. Фазы обмотки соединяются звездой.

Монтаж и степень защиты

Монтажное исполнение IM1001 — горизонтальная установка на лапах. Два подшипниковых щита образуют опоры ротора; один свободный конец вала служит для подключения приводимого механизма.

Оболочка двигателя с защитой IP23 препятствует проникновению твёрдых предметов диаметром от 12,5 мм и защищает от вредного воздействия воды, падающей под углом до 60° включительно к вертикали.

Условия эксплуатации и режим работы

Климатическое исполнение У3 рассчитано на размещение в закрытых помещениях с естественной вентиляцией без искусственного регулирования климатических условий. Рабочий диапазон температуры окружающего воздуха для климатического кода У3 по ГОСТ 15150-69 — от ?45 до +40 °C.

Номинальный режим работы — S1, продолжительный. При постоянной нагрузке двигатель может работать достаточно долго для установления теплового равновесия.

Двигатель запускается непосредственно от питающей сети.

Допустимы оба направления вращения. Перед реверсом ротор должен полностью остановиться.
