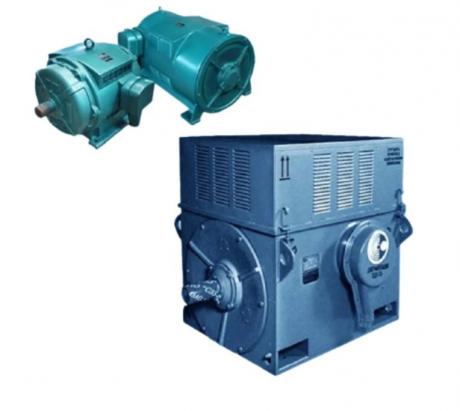

Электродвигатель А4-85/49-4Т3

Высоковольтный асинхронный электродвигатель А4-85/49-4Т3

Электродвигатель А4-85/49-4Т3 служит для привода насосов, вентиляторов, дымососов и других промышленных механизмов, не требующих регулирования частоты вращения. Машина работает от трёхфазной сети переменного тока и оснащена короткозамкнутым ротором.

Мощность двигателя составляет 630 кВт. При частоте питающей сети 50 Гц синхронная частота вращения равна 1500 об/мин. Номинальное напряжение питания — 10000 В. Для варианта на 10000 В ток статора в каталоге составляет 44 А.

Расшифровка обозначения

• А — асинхронный двигатель.
• 4 — номер серии.
• 85 — наружный диаметр сердечника статора, см.
• 49 — длина сердечника статора, см.
• 4 — число полюсов.
• Т — климатическое исполнение для районов с тропическим климатом.
• 3 — категория размещения: эксплуатация в закрытых помещениях с естественной вентиляцией без искусственного регулирования климатических условий.

Конструкция и охлаждение

Охлаждение IC01 основано на самовентиляции с разомкнутым воздушным контуром. Окружающий воздух проходит через внутренние полости двигателя, отводит тепло и выходит обратно в окружающую среду. Циркуляцию создаёт вентилятор, вращающийся вместе с валом.

Опорами ротора служат подшипники качения с пластичной смазкой. Крутящий момент передаётся приводимому механизму через эластичную муфту.

В обмотке статора применяется термореактивная изоляция типа «Монолит-2». Класс нагревостойкости изоляции — F, с температурным использованием на уровне класса B. Фазы обмотки соединяются звездой.

Монтаж и степень защиты

В исполнении IM1001 двигатель устанавливается горизонтально на лапах. Конструкция включает два подшипниковых щита и один свободный конец вала для соединения с приводимым механизмом.

Оболочка двигателя с защитой IP23 препятствует проникновению твёрдых предметов диаметром от 12,5 мм и защищает от вредного воздействия воды, падающей под углом до 60° включительно к вертикали.

Условия эксплуатации и режим работы

Климатическое исполнение Т3 рассчитано на размещение в закрытых помещениях с естественной вентиляцией без искусственного регулирования климатических условий. Рабочий диапазон температуры окружающего воздуха для климатического кода Т3 по ГОСТ 15150-69 — от ?10 до +50 °C.

Режим S1 означает продолжительную работу с постоянной нагрузкой в течение времени, достаточного для достижения теплового равновесия.

Пуск выполняется прямым подключением к сети.

Вал может вращаться вправо или влево. Смена направления допускается после полной остановки ротора.
